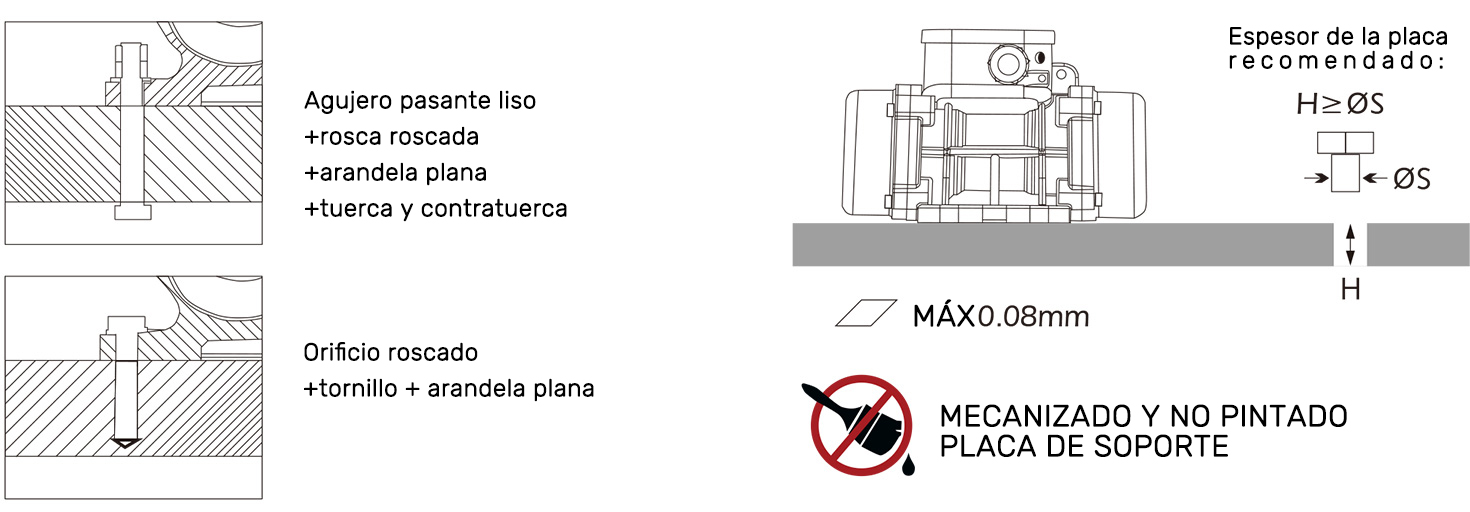

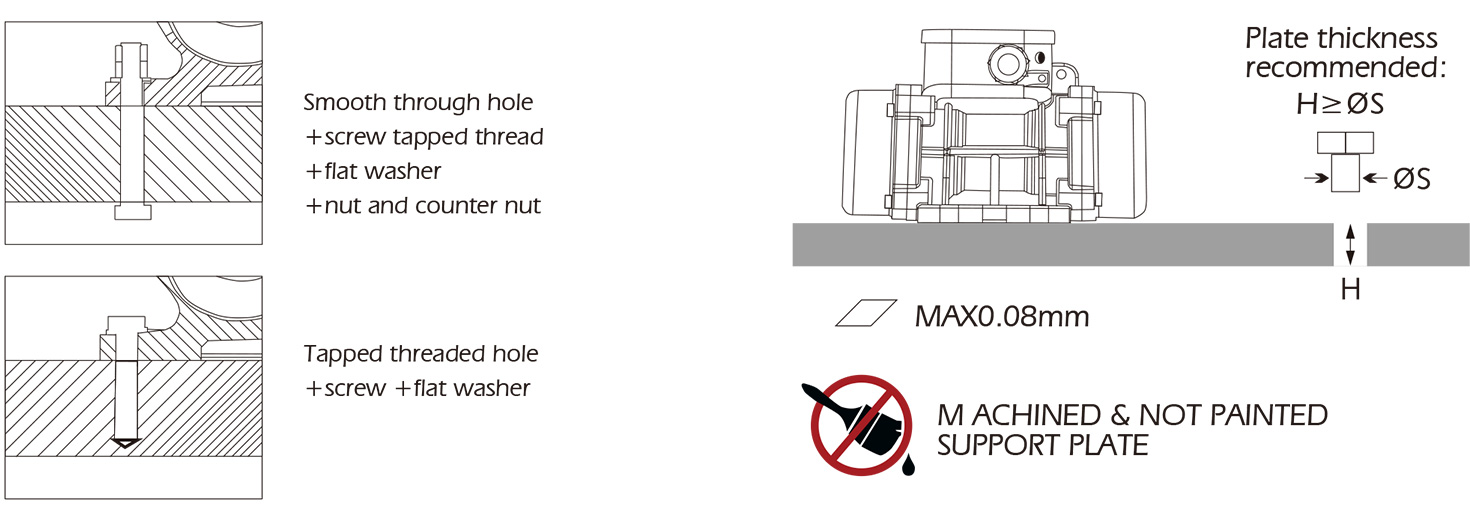

La superficie de la placa base donde se monta el motor del vibrador tiene una tolerancia permitida de 0.08 mm, por lo que la superficie descansa uniformemente entre sí para evitar la tensión interna, que puede causar la rotura del pie del motor vibrador.

Use los pernos de clase 8.8, tuercas de clase 8.0 y lavadoras planas que pertenecen a la categoría A ES ISO 7089/7092

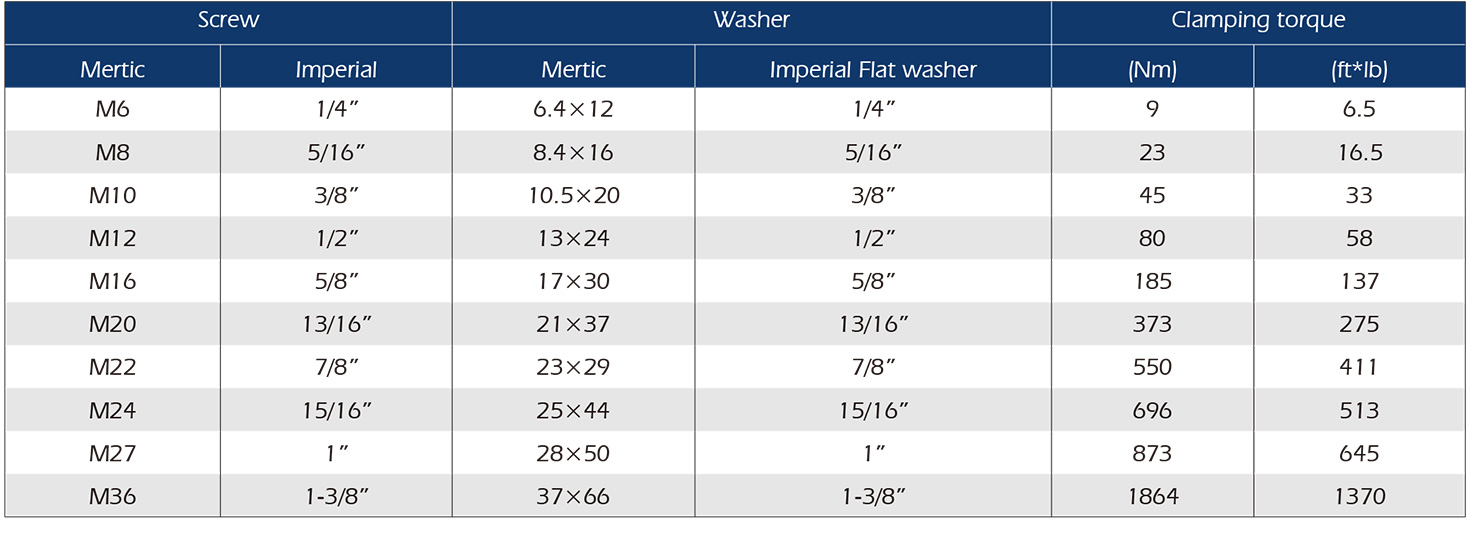

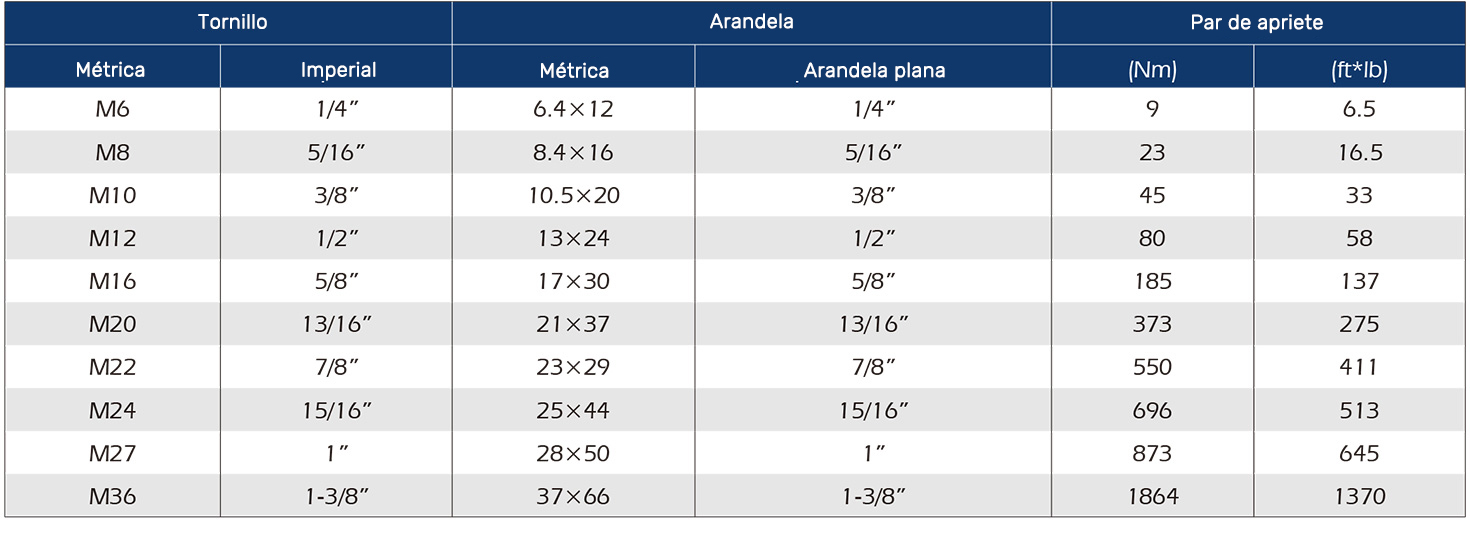

El siguiente gráfico muestra la configuración de par correcta para los diferentes tamaños de pernos utilizados en los vibradores del motor.

Interfaz de motor / máquina

FIJACIÓN

Conexión eléctrica

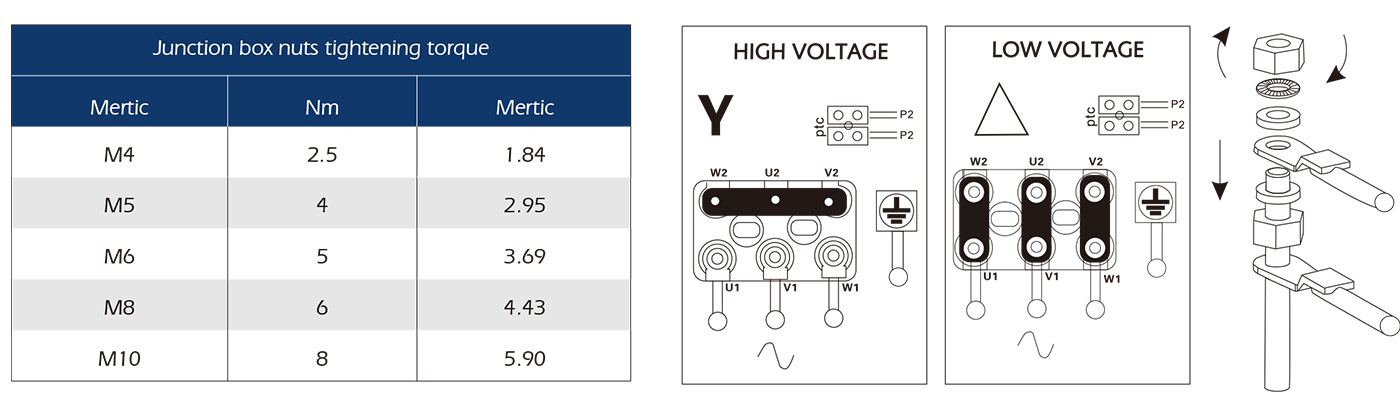

Asegúrese de que el voltaje y el suministro de frecuencia coincidan con los indicados en la placa de clasificación del vibrador eléctrico. Inserte el cable de alimentación a través de la glándula del cable, use solo conductores que tengan una sección transversal adecuada. Conecte el cable de plomo a los pines [como se muestra en el diagrama a continuación y apriételos con el par especificado.

¡No olvides arreglar el cable de puesta a tierra a los pernos proporcionados [conexión obligatoria]!

Antes de cerrar la caja de unión, asegúrese de que la junta de cubierta esté ajustada correctamente para mantener la protección de IP especificada.

Para obtener más detalles sobre la instalación del motor, consulte los manuales de productos.

Todos los vibradores electos deben estar conectados a una protección de sobrecarga externa adecuada. Al usar dos vibradores eléctricos sincronizados, cada uno de ellos debe conectarse a un protector de sobrecarga externa y estos protectores de sobrecarga deben estar enclavados para asegurarse de que ambos motores se detengan si uno falla.

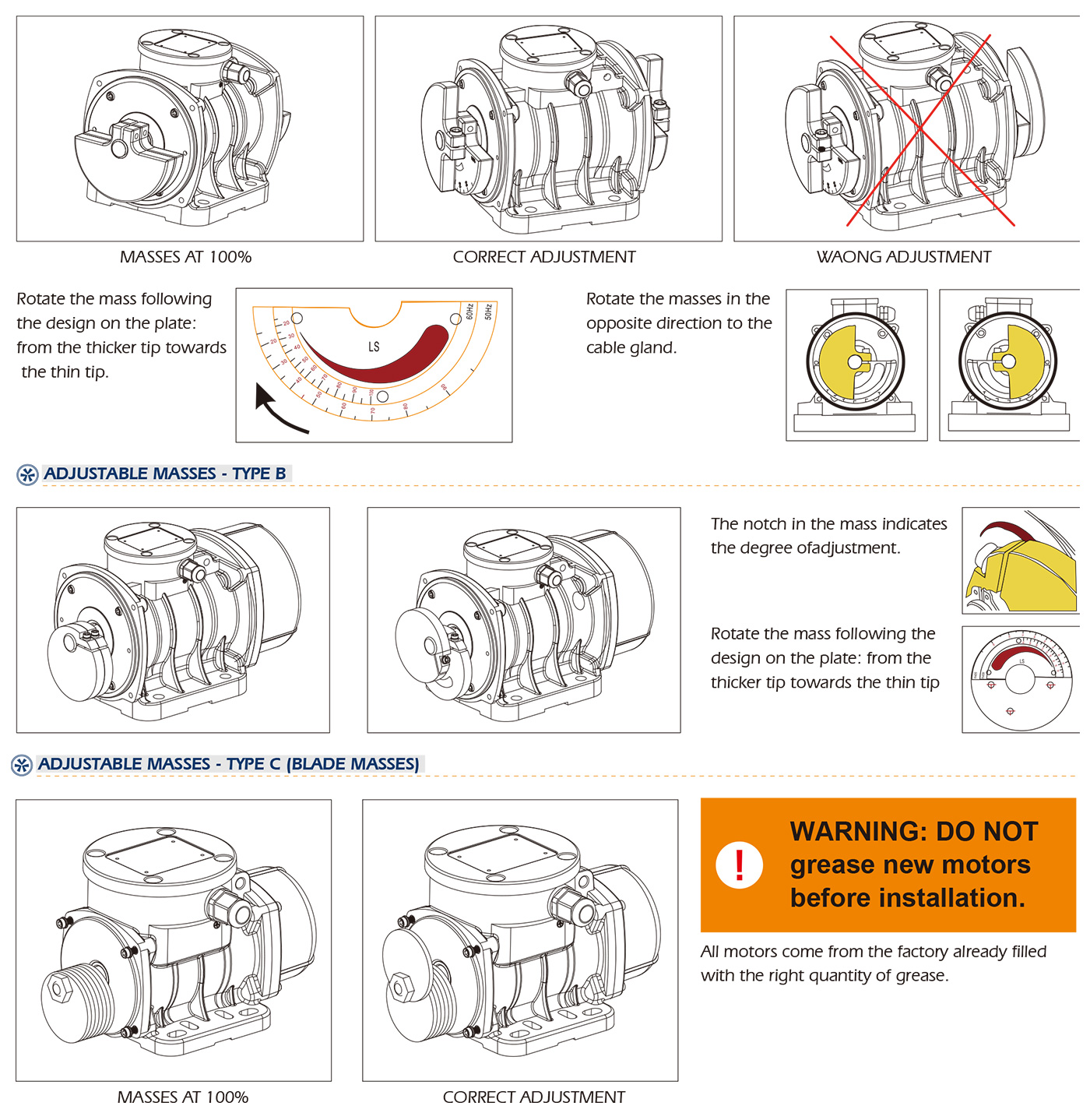

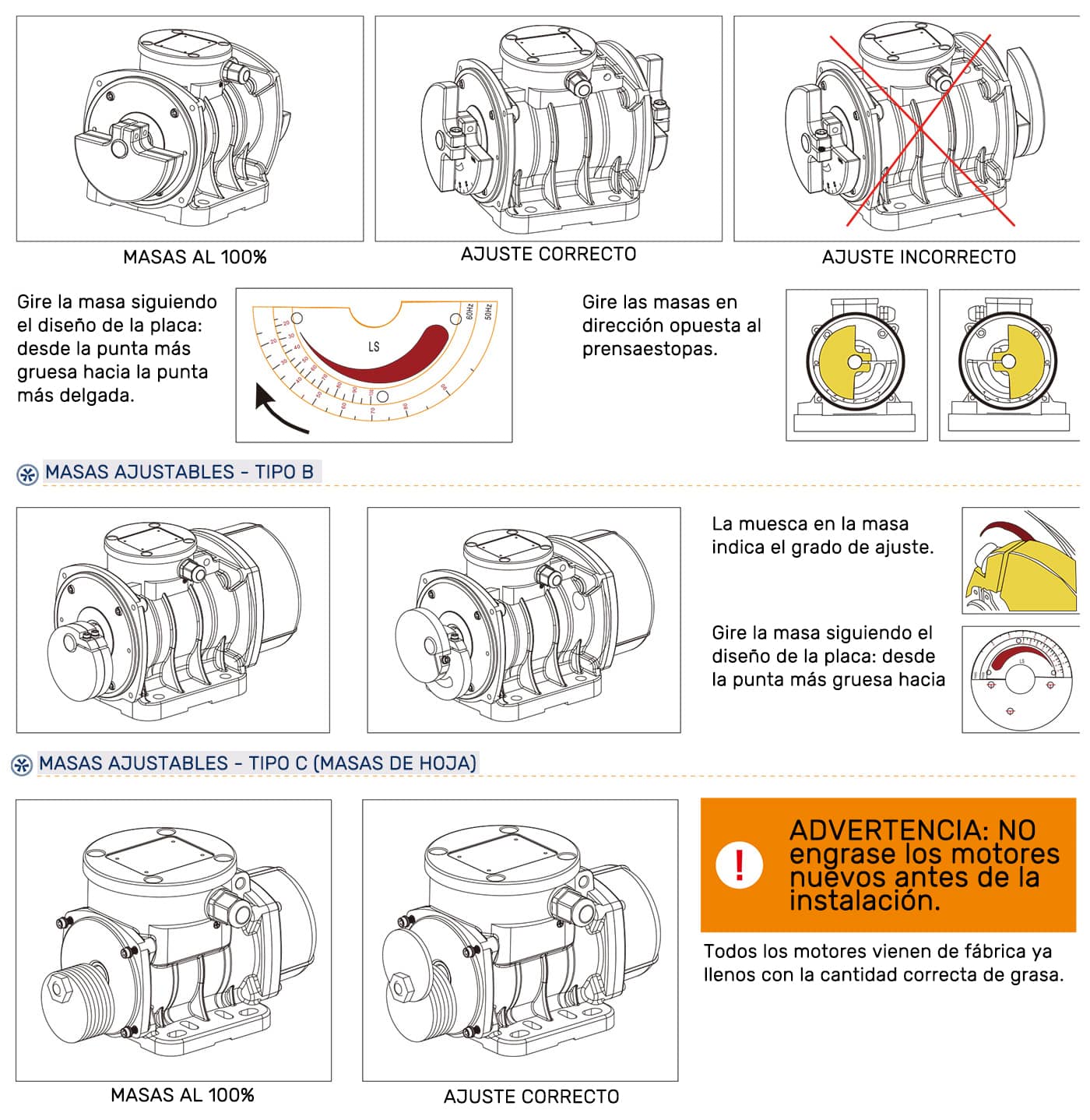

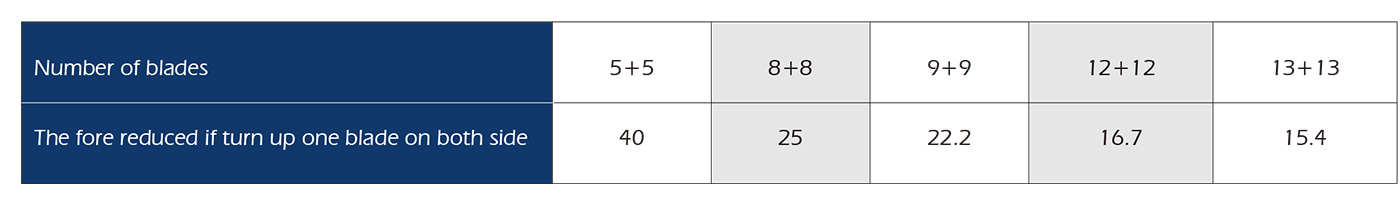

Masas ajustables - Escriba A
